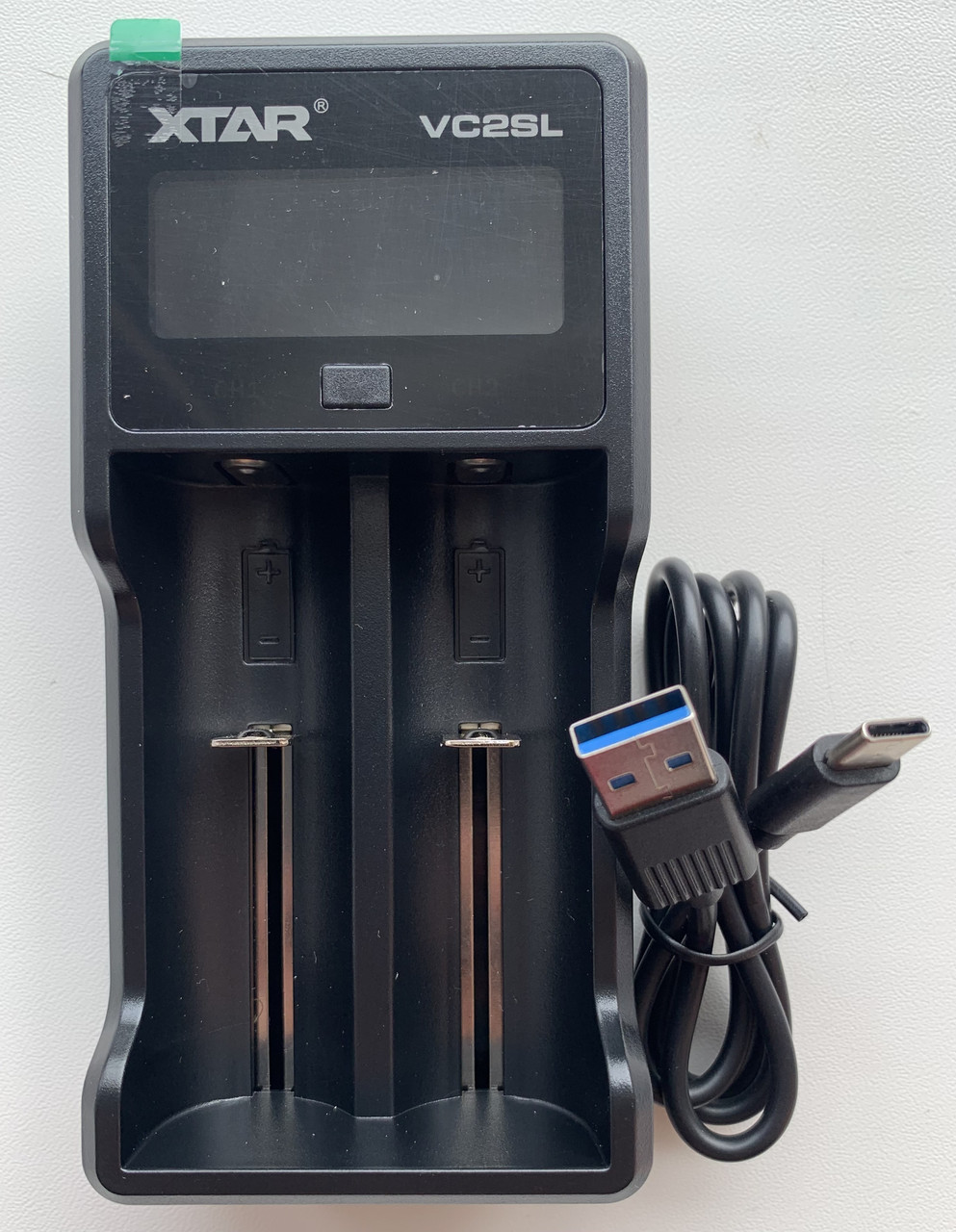

Зарядний пристрій XTAR VC2SL

XTAR VC2SL - нрофесійний, автоматичний, інтелектуальний зарядний пристрій  від компанії Ікстар із протоколом швидкого заряджання DC 5 V 2.1 A. Підтримує заряджання захищених li-ion АКБ формату 21700. Зарядка обладнана двома 2 незалежними каналами, для незалежного заряджання літій-іонних (Li-ion IMR, INR, ICR) і нікель-метал-гідридних/кадмієвих (Ni-MH, Ni-CD) акумуляторів. Великий високоінформативний покращений VA-дисплей зображає в реальному часі тип акумулятора, струм заряду, ємність, опір і напруження на акумуляторі.



Наявність USB-виходу дає змогу використовувати зарядний пристрій у режимі "POWERBANK" або "USB" — заряджати від акумулятора ваші телефони або електронні девайси. Наявність захисту, яка не дасть змогу просадити незахищені акумулятори в зарядному пристрої нижче 3 В ±0,2 В, а також є індикація заряду акумулятора. Під час роботи в режимі Power Bank дисплей показує відсоток розряду Li-Ion акумулятора, встановленого в зарядний пристрій.



Заряджання акумуляторів упродовж реального часу мікрочип контролює стан акумулятора, відстежує та встановлює правильну хімічну реакцію в акумуляторній банці. Профіль заряду постійним струмом (CC) і постійною напругою (CV), цей метод заряджання рекомендований і найбільш швидкісний для літій-іонних перезаряджуваних акумуляторів, зберігає їхній ресурс і не зменшує їх ємність згодом, що дає змогу використовувати акумулятор понад 500 (li-ion) циклів заряджання — розряджання. Плавний старт заряду (TC) для запобігання пошкодженню акумулятора під час заряджання великим струмом і широкий діапазон малих зарядних струмів для заряджання li-ion акумуляторів із великим діапазоном ємностей. Контакт у слоті пружний, що дає змогу не використовувати додаткові проставки. На корпусі є радіаторні пластини для відведення зайвого тепла під час заряджання.



Підтримувані типи акумуляторів:



• 3,6 В / 3,7В літій-іонні /IMR/INR/ICR: 10440 / 14500 / 14650 / 16340 / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 20700 / 21700 /22650 / 25500 / 26650 — з робочим напругою 3.6 / 3.7 В.

• 1,2 В Ni-MH/Ni-CD: AAAA/AAA/AA/AA/A/SC/C — з робочою напругою 1.2 В.



Технічні характеристики:



• Модель: VC2SL

• Вхідні параметри: 5 В. 2,1A

• Вихідні параметри USB: 5 В. постійного струму 1A

• Регульований постійний струм.

• Напруга в кінці заряджання: 4,2B: 2 A x 1 / 1 A x 2 / 0.5 A x 2 або 1,45 B: 2 A x 1 / 1 A x 2 / 0.5 A x 2

• Струм наприкінці заряджання: ≤ 150мA

• Робоча температура: 0 - 40°C



Комплектація



• Зарядний пристрій XTAR VC2SL

• Кабель живлення Type-C USB

• Мішечок для зберігання

• Інструкція

• Коробка

Експлуатація:



I. Функція заряджання:

• Під'єднайте пристрій до джерела живлення та вставте акумулятор, заряджання почнеться автоматично. Натисніть кнопку, щоб відрегулювати зарядний струм.

II. Функція активації 0 В

• Вставте акумулятор. Якщо він підлягає відновленню, зарядка почнеться за 10 хвилин.

III. Інформація, що виводиться на дисплей під час увімкнення

• Натисніть кнопку. Дисплей увімкнеться і покаже така інформація: місткість (CAP), зарядний струм у режимі реального часу (CCR) і внутрішній опір (IR).

Примітка:

1. CCR дисплей

• Коли напруга акумулятора досягне 4,2 В, зарядний струм у режимі реального часу поступово впаде до 0 А.

2. IR дисплей

• За повністю зарядженого акумулятора зарядний пристрій не вимірює внутрішній опір у разі надлишкового заряджання акумулятора. Також внутрішній опір не вимірюється у разі вхідного струму адаптера менш ніж 700 мА.

IV. Автоматичне визначення типу акумулятора:

• Вставте акумулятор. Зарядний пристрій упродовж 4 хвилин автоматично визначить тип акумулятора, на екрані почне блимати значок Ni-MH. Коли процес ідентифікації буде завершений, на екрані зобразиться тип акумулятора.

V. Вихідні параметри USB (з керуванням силовим потоком)

• Заряджайте пристрій USB і акумулятори одночасно. Вимкніть джерело живлення та вставте літій-іонний акумулятор у слот для заряджання USB-пристрою, що застосовується як переносний зарядний пристрій. Обидва слоти можна використовувати для заряджання пристроїв. Однак за замовчуванням рекомендується розряджати акумулятор у лівому слоті.



Значення кольорів світлового індикатора:



• Зелений: режим очікування/акумулятор повністю заряджений

• Червоний: самоконтроль/режим заряджання/активна

• Світловий сигнал немає: живлення не під'єднано



Попередження:



1. Функція динамічного керування живленням дає змогу зарядному пристрою автоматично змінювати зарядний струм. У разі слабкого джерела живлення зарядний струм буде відповідно зменшуватися.

2. Щоб уникнути псування пристрою заряджайте тільки акумулятори, передбачені розділом «Підтримувані типи акумуляторів» справжнього посібника користувача.

3. Не допускайте контакту зарядного пристрою з водою, не використовуйте пристрій в умовах запиленості та за підвищеної вологості.

4. Діти можуть використовувати зарядний пристрій виключно під наглядом дорослих.
